Máquinas CNC flexibles de desbarbado y limpieza de piezas con chorro de agua a alta presión
Ya sea que tenga piezas complejas que lavar, rebabas que eliminar, o ambas cosas, los sistemas JCC están diseñados para brindarle un desbarbado y lavado precisos a alta presión de hasta 245 MPa. Resultados altamente precisos (0.08 mm), repetibles y controlados por CNC sin zona afectada por el calor (ZAC). La flexibilidad y modularidad de estos sistemas los hacen ideales para una amplia gama de aplicaciones y piezas.
Desde su fundación en 1998, JCC ha gozado de gran prestigio tanto en Japón como a nivel mundial. Hasta la fecha, hemos entregado más de 6,000 máquinas JCC en más de 30 países.
Nuestras unidades JCC están respaldadas por un equipo de servicio global para que puedan seguir satisfaciendo sus requisitos de rendimiento y los estándares cambiantes de la industria mucho después de la compra.
Lavado y desbarbado dirigido a alta presión
El agua se presuriza hasta 245 MPa y se inyecta mediante control CNC. La fuerza de impacto de la inyección elimina eficazmente las rebabas y las virutas, sin necesidad de productos químicos.
El agua a alta presión y alta velocidad elimina las virutas de forma rápida y eficaz para una limpieza de gran calidad. Al combinar las boquillas adecuadas con un posicionamiento preciso, los sistemas Jet Clean Center ahorran tiempo, energía y costes. A medida que cambian las necesidades de producción, las condiciones de limpieza también pueden cambiar gracias a la nueva programación CNC, lo que permite una respuesta rápida y gran adaptabilidad.
Admite limpieza tanto sumergida como al aire libre.
El desbarbado y la limpieza con chorro de agua a alta presión son excepcionalmente eficaces para eliminar virutas y residuos de zonas de difícil acceso en una pieza. La combinación de limpieza sumergida y al aire libre, a menudo integradas en un mismo sistema, genera un efecto sinérgico: los chorros de alta presión y la cavitación crean un vórtice especialmente potente. El método óptimo se selecciona en función de la geometría y las especificaciones de la pieza.
Nuestra experiencia en el aprovechamiento del poder del agua es la razón por la que los fabricantes recurren a nosotros cuando trabajan con piezas complejas.
Desbarbado y lavado al aire libre
Donde el agua a alta presión impacta, se obtiene una limpieza profunda en la zona y sus alrededores. Ideal para piezas con múltiples roscas, para desbarbar orificios transversales y orificios de paso de aceite profundos.
Ejemplos: Caja de transmisión, caja de cambios
Piezas de trabajo objetivo: Limpieza de piezas al aire libre
Lavado sumergido
Piezas de trabajo objetivo: Limpieza sumergida
Culata, bloque de cilindros, colector hidráulico, etc.
Características de la serie Jet Clean Center
Las mejoras de rendimiento de la columna XYZ y la mesa circular ayudan a acortar los tiempos de ciclo.
El paquete de ahorro energético eSmart viene de serie y reduce significativamente el consumo de energía y las emisiones de CO2.
Opción avanzada de soplado de aire
Para un secado de alta precisión, una boquilla de soplado de aire robótica opcional se desplaza alrededor de la pieza para un secado localizado. Esta opción está disponible en modelos compatibles con 2 estaciones.
Una solución que cumple todos los requisitos
Características principales de la serie Jet Clean Center
Fiabilidad y precisión del CNC
Flexibilidad / Modularidad
Bombas de alta presión con corrección automática de presión
Optimiza la presión para ayudar a eliminar las fluctuaciones que pueden causar defectos.
Opciones de boquillas de pulverización
Múltiples soluciones de automatización
Sugino ha pasado décadas innovando y perfeccionando soluciones impulsadas por chorro de agua.
¿Crees que tienes especificaciones que no podemos cumplir?
Explore los modelos de Jet Clean Center
Especificaciones para la serie Jet Clean Center
| Al aire libre | Sumergido | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| CCM | 104 | 104 Wide | 104 súper ancho | 303 Mesa giratoria | 403 U-Jet | 431 U-Jet Súper ancho | Mesa giratoria 421 U-Jet | Mesa giratoria 431 U-Jet | ||
| Modelo | W6750F | W6A50F | W6G50F | W6750TF | W6A50TF | W6750UF | W6A50UF | R6G50UF | W6750UTF | W6A50UTF |
| # Herramientas | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Eje X (mm) | 750 | 1000 | 1650 | 750 | 1000 | 750 | 1000 | 1600 | 750 | 1000 |
| Eje Y (mm) | 500 | 500 | 490 | 500 | 500 | 500 | 500 | 650 | 500 | 500 |
| Eje Z (mm) | 500 | 500 | 500 | 500 | 500 | 400 | 400 | 900 | 350 | 350 |
JCC 421 UTE U-JET TURNTABLE CON LIMPIEZA Y DESBARBADO SUMERGIDO INTEGRADO
SISTEMAS DE SECADO POR AIRE

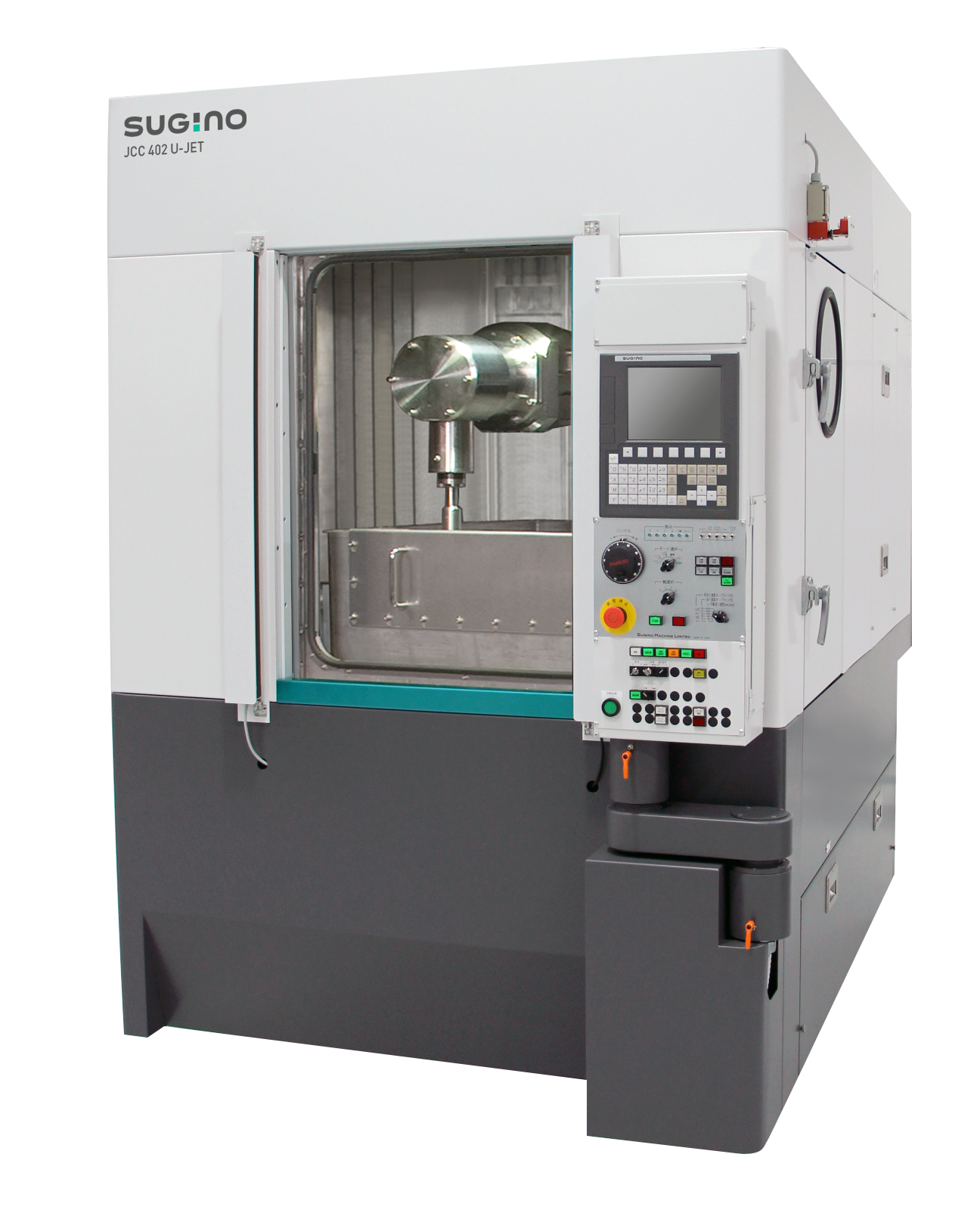

Lavadora de piezas sumergida tipo torreta CNC JCC™ U-Jet
Estación (Lavado)
Limpieza al aire libre a alta presión
Limpieza sumergida a alta presión
Opción de secado
1. Secado sencillo
Rotación de trabajo + Golpe fijo
2 Dispositivos de secado independientes
EVADRY (Dispositivo de secado al vacío)
Estación (Lavado y secado)
Limpieza al aire libre a alta presión
Limpieza sumergida a alta presión
Opción de secado
1. Secado sencillo
Rotación de trabajo + Golpe fijo
2 Dispositivos de secado independientes
EVADRY (Dispositivo de secado al vacío)
